Hey! Sebagai pembekal reaktor kimia, saya telah melihat sendiri cabaran dan kerumitan yang terlibat dalam mereka bentuk reaktor untuk tindak balas endotermik. Tindak balas endotermik, yang menyerap haba, membentangkan satu set keperluan yang unik berbanding dengan tindak balas eksotermik. Dalam blog ini, saya akan membimbing anda melalui langkah dan pertimbangan utama untuk mereka bentuk reaktor kimia yang berkesan untuk tindak balas endotermik.
Memahami Tindak Balas Endotermik
Sebelum menyelam ke dalam reka bentuk reaktor, adalah penting untuk memahami tindak balas endotermik. Tindak balas ini memerlukan input haba untuk meneruskan. Haba ini boleh datang daripada pelbagai sumber, seperti gegelung pemanasan luaran, jaket stim atau pemanas elektrik. Tanpa sumber haba yang betul, kadar tindak balas akan melambatkan atau berhenti, membawa kepada tindak balas yang tidak lengkap dan hasil produk yang lebih rendah.
Contohnya, dalam penghasilan ammonia melalui proses Haber - Bosch, tindak balas (N_{2}(g)+3H_{2}(g)\rightleftharpoons2NH_{3}(g)) adalah eksotermik dalam arah hadapan tetapi endotermik dalam sebaliknya. Jika kita ingin memecahkan ammonia, kita perlu membekalkan haba untuk memacu tindak balas.
Langkah 1: Tentukan Kinetik Tindak Balas
Langkah pertama dalam mereka bentuk reaktor kimia ialah memahami kinetik tindak balas. Ini melibatkan penentuan hukum kadar, yang menerangkan bagaimana kadar tindak balas bergantung pada kepekatan bahan tindak balas dan suhu. Untuk tindak balas endotermik, kadar tindak balas secara amnya meningkat dengan peningkatan suhu mengikut persamaan Arrhenius:
(K = a\mathrm{e}^{{-\frac{e_{{}}okt}}.
di mana (k) ialah pemalar kadar, (A) ialah faktor pra-eksponen, (E_{a}) ialah tenaga pengaktifan, (R) ialah pemalar gas, dan (T) ialah suhu.
Dengan mengetahui kinetik tindak balas, kita boleh menganggarkan masa tindak balas yang diperlukan untuk mencapai penukaran tertentu dan julat suhu di mana tindak balas adalah paling cekap. Maklumat ini penting untuk memilih jenis dan saiz reaktor yang sesuai.
Langkah 2: Pilih Jenis Reaktor
Terdapat beberapa jenis reaktor yang tersedia, masing-masing mempunyai kelebihan dan kelemahan tersendiri untuk tindak balas endotermik.
Reaktor Kelompok
Reaktor kelompok ialah sistem tertutup di mana bahan tindak balas ditambah pada permulaan, dan tindak balas diteruskan sehingga mencapai penukaran yang dikehendaki. Reaktor kelompok sesuai untuk pengeluaran skala kecil, kerja makmal, dan tindak balas dengan kinetik yang kompleks. Mereka agak mudah dikendalikan dan boleh digunakan untuk menghasilkan pelbagai produk.
Salah satu cabaran utama dengan reaktor kelompok untuk tindak balas endotermik ialah mengekalkan suhu seragam sepanjang tindak balas. Oleh kerana haba diserap semasa tindak balas, suhu di dalam reaktor boleh turun dengan cepat, menjejaskan kadar tindak balas. Untuk mengatasinya, kita boleh menggunakan elemen pemanas luaran atau penukar haba untuk membekalkan haba secara berterusan.
Dikacau Berterusan - Reaktor Tangki (CSTR)
CSTR ialah reaktor sistem terbuka di mana bahan tindak balas dimasukkan secara berterusan ke dalam reaktor, dan produk dikeluarkan secara berterusan. Kandungan reaktor bercampur dengan baik, yang memastikan suhu dan kepekatan seragam di seluruh reaktor.
CSTR sesuai untuk pengeluaran berskala besar dan tindak balas yang memerlukan tahap pencampuran yang tinggi. Walau bagaimanapun, untuk tindak balas endotermik, bekalan haba perlu dikawal dengan teliti untuk mengekalkan suhu malar. Jika input haba tidak mencukupi, suhu di dalam reaktor akan berkurangan, membawa kepada kadar tindak balas yang lebih rendah.
Palam - Reaktor Aliran (PFR)
PFR ialah reaktor tiub di mana bahan tindak balas mengalir melalui reaktor dengan cara seperti palam, tanpa campuran belakang. Tindak balas berlangsung sepanjang panjang reaktor, dan suhu dan kepekatan berubah secara berterusan.
PFR sesuai untuk tindak balas yang sensitif terhadap masa kediaman dan memerlukan penukaran yang tinggi. Untuk tindak balas endotermik, PFR boleh dilengkapi dengan penukar haba sepanjang panjangnya untuk membekalkan haba secara berterusan. Ini membolehkan kawalan profil suhu yang lebih baik dan boleh meningkatkan kecekapan tindak balas.
Langkah 3: Tentukan Saiz Reaktor
Setelah jenis reaktor dipilih, langkah seterusnya ialah menentukan saiz reaktor. Saiz reaktor ditentukan oleh kadar pengeluaran yang dikehendaki, kinetik tindak balas, dan kecekapan penukaran.
Kita boleh menggunakan persamaan reka bentuk untuk setiap jenis reaktor untuk mengira isipadu reaktor. Sebagai contoh, untuk reaktor kelompok, masa tindak balas (t) diberikan oleh:
(t = \int_{C_{A0}}^{C_{A}}\frac{dC_{A}}{-r_{A}})
dengan (C_{A0}) ialah kepekatan awal bahan tindak balas (A), (C_{A}) ialah kepekatan bahan tindak balas (A) pada masa (t), dan (-r_{A}) ialah kadar kehilangan bahan tindak balas (A).
Isipadu reaktor (V) kemudiannya boleh dikira berdasarkan kadar aliran molar bahan tindak balas dan masa tindak balas.
Untuk CSTR, persamaan reka bentuk ialah:
(V=\frac{F_{A0}(X_{A})}{-r_{A}})
di mana (F_{A0}) ialah kadar aliran molar bahan tindak balas (A) pada salur masuk, (X_{A}) ialah penukaran bahan tindak balas (A), dan (-r_{A}) ialah kadar kehilangan bahan tindak balas (A) pada keadaan alur keluar.
Untuk PFR, persamaan reka bentuk ialah:
(V = F__{A0}\int_{0}^{X_{A}}\frac{dX_{A}}{-r_{A}})
Langkah 4: Reka Bentuk Pemindahan Haba
Oleh kerana tindak balas endotermik memerlukan input haba, reka bentuk pemindahan haba adalah aspek kritikal reka bentuk reaktor. Kita perlu memastikan bahawa haba dipindahkan dengan cekap dari sumber haba ke campuran tindak balas.
Terdapat beberapa cara untuk membekalkan haba kepada reaktor. Satu kaedah biasa ialah menggunakan reaktor berjaket, di mana bendalir pemanas (seperti wap atau minyak panas) mengalir melalui jaket yang mengelilingi reaktor. Haba dipindahkan melalui dinding reaktor ke campuran tindak balas.
Kaedah lain ialah menggunakan gegelung pemanasan dalaman. Gegelung ini diletakkan di dalam reaktor dan bendalir pemanasan mengalir melaluinya. Gegelung pemanasan dalaman menyediakan kawasan pemindahan haba yang lebih besar dan boleh menjadi lebih cekap daripada reaktor berjaket, terutamanya untuk reaktor volum kecil.
Kadar pemindahan haba (Q) boleh dikira menggunakan persamaan berikut:
(Q = UA\Delta T__{lm})
di mana (U) ialah pekali pemindahan haba keseluruhan, (A) ialah kawasan pemindahan haba, dan (\Delta T_{lm}) ialah log - perbezaan suhu min antara cecair pemanasan dan campuran tindak balas.
Langkah 5: Pemilihan Bahan
Pemilihan bahan untuk reaktor juga penting. Reaktor perlu diperbuat daripada bahan yang tahan terhadap kakisan, suhu tinggi dan tekanan.

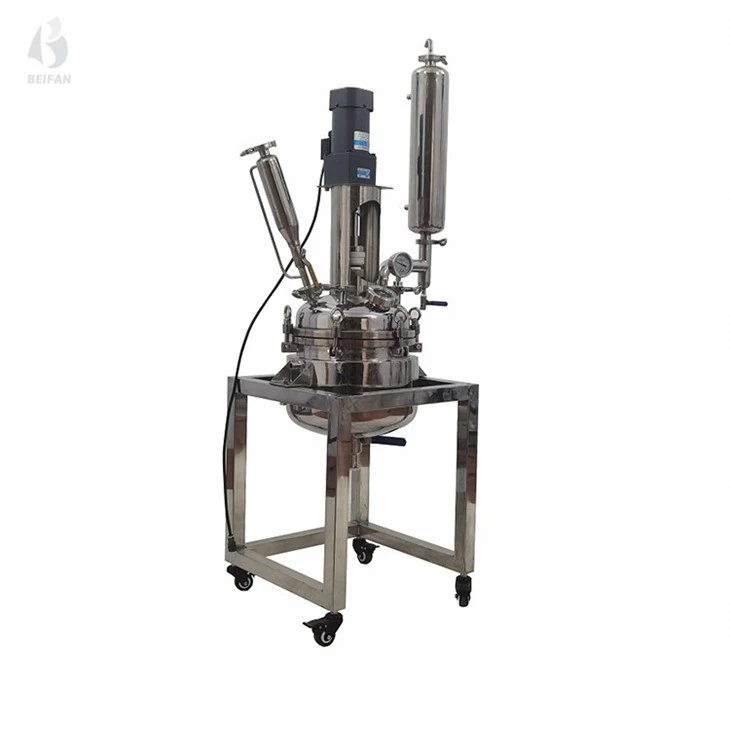

Keluli tahan karat adalah pilihan popular untuk reaktor kimia kerana rintangan kakisan yang baik dan sifat mekanikal. Sebagai contoh, kami menawarkanReaktor Keluli Tahan Karat 10L dua lapisandan50L dua lapisan Reaktor Keluli Tahan Karat, yang sesuai untuk pelbagai tindak balas endotermik.
Untuk tindak balas tekanan tinggi, aReaktor Autoklaf Keluli Tahan Karatboleh digunakan. Reaktor autoklaf direka bentuk untuk menahan tekanan tinggi dan boleh digunakan untuk tindak balas yang memerlukan tekanan tinggi.
Langkah 6: Pertimbangan Keselamatan
Keselamatan sentiasa menjadi keutamaan dalam reka bentuk reaktor kimia. Untuk tindak balas endotermik, kita perlu memastikan bahawa sumber haba boleh dipercayai dan terdapat langkah keselamatan yang sewajarnya sekiranya berlaku terlalu panas atau kecemasan lain.
Beberapa ciri keselamatan yang perlu dipertimbangkan termasuk penderia suhu dan tekanan, injap pelepas dan sistem penutupan kecemasan. Ciri-ciri ini boleh membantu mencegah kemalangan dan melindungi pengendali dan alam sekitar.
Kesimpulan
Mereka bentuk reaktor kimia untuk tindak balas endotermik melibatkan pertimbangan yang teliti terhadap kinetik tindak balas, jenis reaktor, saiz, pemindahan haba, pemilihan bahan dan keselamatan. Dengan mengikuti langkah-langkah ini, kami boleh mereka bentuk reaktor yang cekap dan boleh dipercayai yang memenuhi keperluan pengeluaran.
Jika anda berada di pasaran untuk reaktor kimia untuk tindak balas endotermik, kami sedia membantu. Kami menawarkan pelbagai pilihan reaktor, daripada reaktor kelompok skala kecil kepada reaktor berterusan skala besar. Hubungi kami untuk membincangkan keperluan khusus anda dan mari mulakan perbualan tentang cara kami boleh membantu anda dengan keperluan pengeluaran bahan kimia anda.
Rujukan
- Fogler, HS (2016). Elemen Kejuruteraan Tindak Balas Kimia (edisi ke-5). Prentice Hall.
- Levenspiel, O. (1999). Kejuruteraan Tindak Balas Kimia (3rd ed.). Wiley.
